1. Основные сведения
Фотоэлектрическое зарядное устройство SOLARIS-4C-75-12-B (далее – солнечная батарея) предназначена для использования в качестве источника питания или подзарядки аккумуляторов электроаппаратуры малой мощности: радиоприемников, мобильных телефонов, КПК, GPS-навигаторов и многих других устройств.
Солнечная батарея работает на принципе прямого преобразования солнечной энергии в электрическую энергию постоянного тока и состоит из восьми фотоэлектрических модулей, выполненных из монокристаллического кремния.
Солнечная батарея является складной, изготовлена в виде «книжки» на тканевой основе. Имеет антибликовое покрытие.
Между положительными выводами солнечной батареи и выходными контактами установлен разделительный диод (типа 1N5821 или аналогичный).
Для подключения к аппаратуре потребителя солнечная батарея оснащена штырьковым разъемом (вилкой) типа «DC Power Jack 5.5x2.1 mm».Идеальный вариант портативного буферного накопителя для любой (12/18V) солнечной батареи – внешний аккумулятор-джампстартер.
Он позволит копить энергию, и одновременно раздавать ее на любые 5/12/19-вольтовые устройства (телефоны/ноутбуки/ЗУ/насосы/автохолодильники/гаджеты), и, при необходимости, завести любой ДВС.
2. Технические данные
2.1 Габаритные размеры солнечной батареи:
- в развернутом виде – 1510х360х4 мм;
- в свернутом виде – 370х360х20 мм.
2.2 Масса солнечной батареи – 2,6 кг.
2.3 Электрические параметры солнечной батареи приведены в таблице 1.Таблица 1
Наименование параметра
Норма
Номинальное напряжение на выходе USB
12,0 В
Пиковая мощность на выходе батареи
не менее 75 Вт
Напряжение пиковой мощности
не менее 16,8 В
Ток пиковой мощности
не менее 4,3 А
Ток короткого замыкания
не менее 4,55 А
Напряжение холостого хода
не менее 19,7 А
Примечание – Электрические параметры приведены для стандартных условий испытаний: интенсивность солнечного излучения – 1 000 Вт/м; спектральное распределение излучения при АМ = 1,5: температура солнечных элементов – (25±2) °С
2.4 КПД зарядного устройства – не менее 19 %.
2.5 Температурный диапазон – от минус 50 до 70 ° С.
2.5.1 Относительная влажность – 100 %.
2.6 Срок службы зарядного устройства – не менее 12 лет.
3. Указания по эксплуатации
3.1 Распакуйте солнечную батарею.
3.2 Проверьте состояние солнечной батареи на отсутствие повреждений после транспортировки.
3.3 Соедините разъем аппаратуры с разъемом солнечной батареи.
3.4 Солнечная батарея эксплуатируется в развернутом виде в горизонтальном, наклонном или вертикальном положении.
Установите солнечную батарею на открытой площадке в наклонном положении, сориентировав лицевую поверхность в перпендикулярном направлении падения солнечных лучей относительно плоскости батареи (в этом положении обеспечивается максимальная эффективность солнечной батареи).
Закрепление солнечной батареи при наклонном и вертикальном положении произведите за отверстия, расположенные по краям солнечной батареи.
Примечания
1 Допускается привязывание солнечной батареи к плоской поверхности с размером, превышающим размер батареи тонким шнуром поперек каждой твердой секции, что позволит обеспечить устойчивость солнечной батареи к ветровой нагрузке.
2 Не допускается использовать развернутую солнечную батарею при большой скорости ветра.4. Техническое обслуживание
По мере загрязнения лицевой поверхности солнечной батареи проведите ее очистку мягкой тканью, смоченной водой (т.к. загрязнение лицевой поверхности снижает эффективность работы).
5. Гарантии изготовителя
Гарантийный срок на устройство – 1 год со дня продажи.

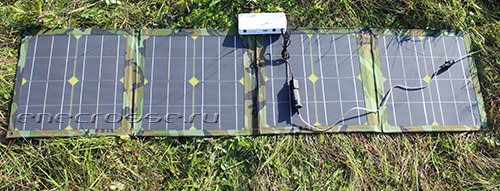

Комплект поставки (см. фото): солнечная батарея, кабель (2 шт - с "кроколильчиками" и разъемом "прикуриватель"), чехол.
