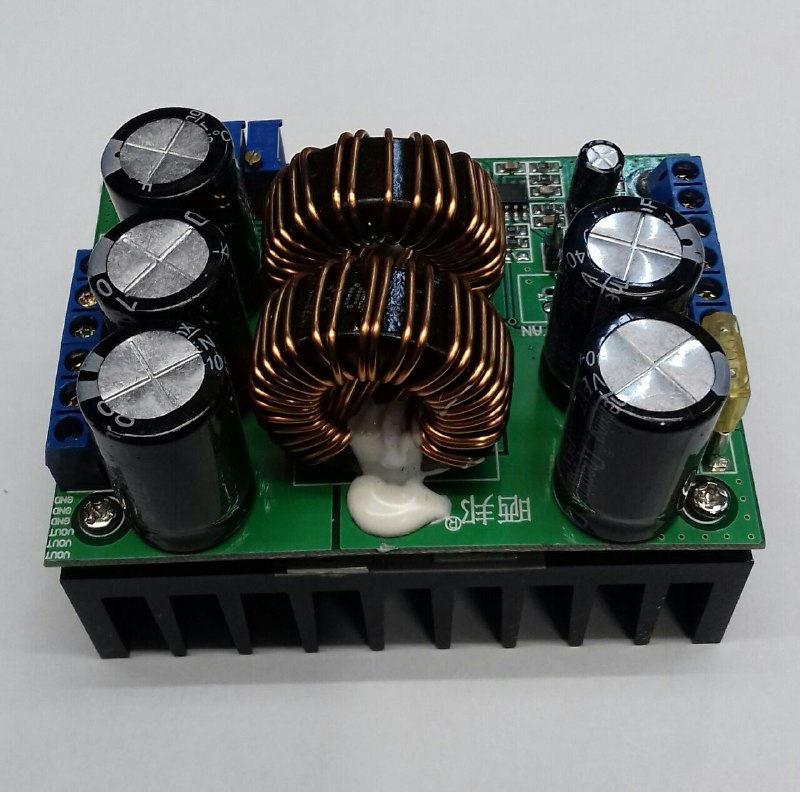

U070V Мощный повышающий DC-DC преобразователь 10В-60В в 12В-80В (600Вт макс) со стабилизатором тока
Повышающий DC-DC преобразователь позволяет получить на выходе стабилизированное напряжение при изменяющемся напряжении на входе.
Назначение резисторов:
"CV" - регулировка выходного напряжения.
"CC" - регулировка выходного тока.
"CL" - ограничение по перегрузке. Позволяет защитить схему от перегрузки или короткого замыкания путем ограничения максимального значения выходного тока. при котором преобразователь будет отключать нагрузку.
Пример: установите потенциометром СС требуемое значение тока как описано выше, к примеру на значение 5А. Поворачивайте потенциометр CL против часовой стрелки до тех пор пока значение выходного тока не начнет падать до минимума. Таким образом, при превышении выходным током значения в 5А будет срабатывать защита. В случае, если защита от перегрузки вам не нужна, поверните потенциометр CL по часовой стрелке около 30 оборотов, таким образом отключив защиту от перегрузки.Для корректной работы разница между входным и выходным напряжением должна составлять не менее 2В. Если данное условие выполнить не возможно, используйте Повышающе/Понижающие DC-DC преобразователи
Спецификация:
Размеры, мм: 85 х 63 х 64
Напряжение вх., В: 8 - 60
Напряжение вых.. В: 12 - 80
Ток вх. А: 20 (макс).
Ток вых.макс., А: 20 (при токе более 15А используйте принудительное охлаждение)
Макс. мощность,Вт: 1200
Минимальная разница Uвх/Uвых: 2В
КПД: 92-95%
Защита от переполюсовки: НЕТ
Защита от КЗ: ДА
Защита от перегрузки: ДА (потенциометр "CL")
