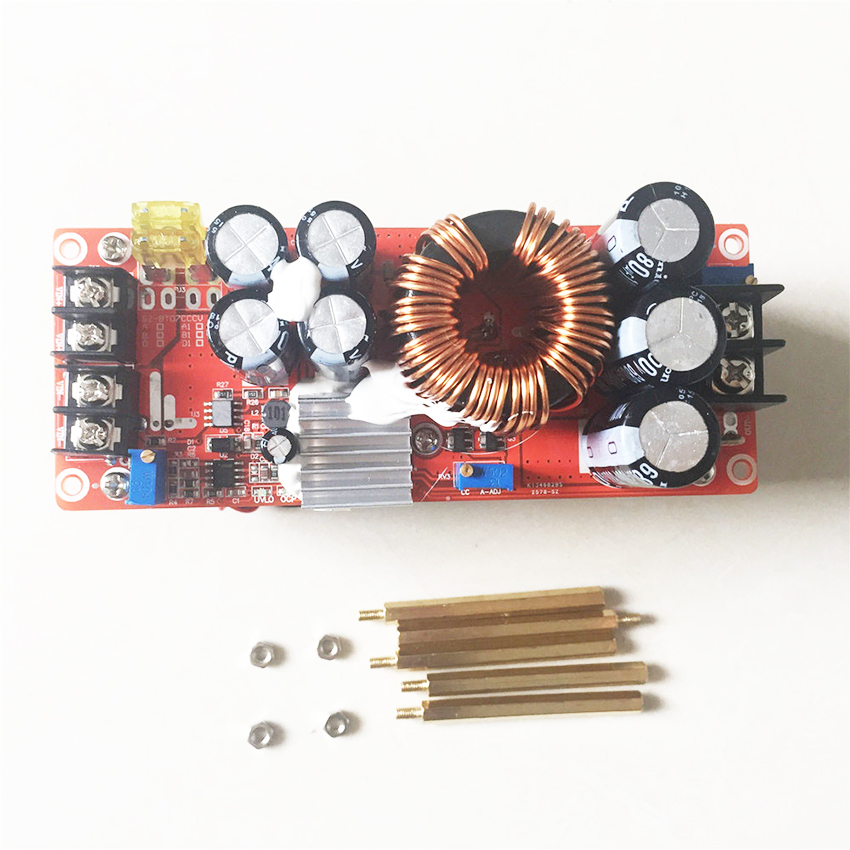

U040V Мощный повышающий DC-DC преобразователь 10В-60В в 12В-90В (1500Вт макс) с стабилизатором тока
Повышающий DC-DC преобразователь U040V позволяет получить на выходе стабилизированное напряжение при изменяющемся напряжении на входе.
Основные функции:
- Регулировка стабилизации по выходному напряжению;
- Регулировка стабилизации по выходному току;
- Регулировка индикации "Низкое входное напряжение"Подключение:
"VIN+": вход +
"VIN-" : вход -
"OUT+": выход +
"OUT-" : выход -Назначение резисторов:
"V-ADJ" - регулировка выходного напряжения.
"A-ADJ" - регулировка выходного тока.
"RV1" - регулировка порога срабатывания индикатора "UVLO" (низкое входное напряжение)
Для корректной работы разница между входным и выходным напряжением должна составлять не менее 2В. Если данное условие выполнить не возможно, используйте Повышающе/Понижающие DC-DC преобразователиСпецификация:
Размеры, мм: 130 х 52 х 84
Напряжение вх., В: 10 - 60
Напряжение вых.. В: 12 - 90
Ток вх. А: 30 max (при 10-30 В)
25 max (при 31-60 В)
Ток вых.макс., А: 20 (при токе более 15А используйте дополнительное охлаждение)
Макс. мощность,Вт: 1500
Минимальная разница Uвх/Uвых: 2В
КПД: 92-95%
Защита от переполюсовки по вх.: ДА
Защита по току: >35А
Защита от КЗ: ДА
