Универсальный программируемый индикатор уровня заряда/разряда для Li-ion/Ni-Mh/Pb аккумуляторов с тестером емкости аккумулятора.
Показывает РЕАЛЬНУЮ емкость аккумулятора.
Комплектация:

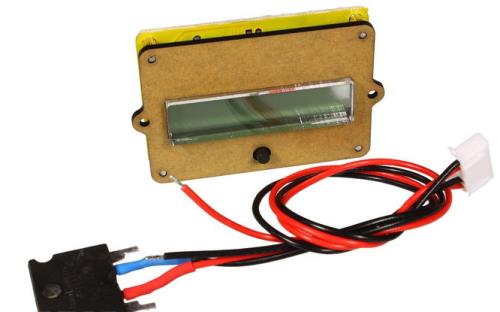

- модуль индикатора BW-TY01;
- внешний сэмплер с проводом
Измеритель емкости аккумуляторов BW-TY01 - высокоточный прибор, который позволяет вам отображать реальную емкость вашей аккумуляторной батареи как в А*ч так и в процентах. Также вы можете выводить на дисплей такие параметры, как текущее напряжение аккумулятора и ток, протекающий в цепи. Переключение между параметрами, отображаемыми на дисплее, происходит путем нажатия на кнопку, расположенную на передней панели непосредственно под LCD дисплеем.
Принцип работы основан на измерении энергии, которая была накоплена аккумулятором в процессе заряда. Измерение производится посредством последовательного включения в цепь аккумулятор - зарядное устройство (нагрузка) сэмплера (дискретизатора), который и измеряет значения тока и напряжения в цепи.

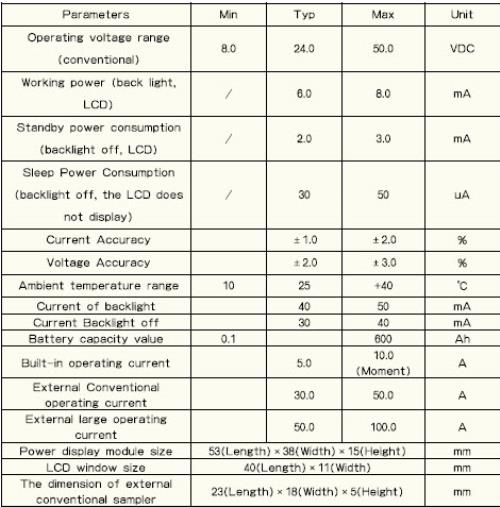

Технические характеристики измерителя емкости аккумуляторов BW-TY01:

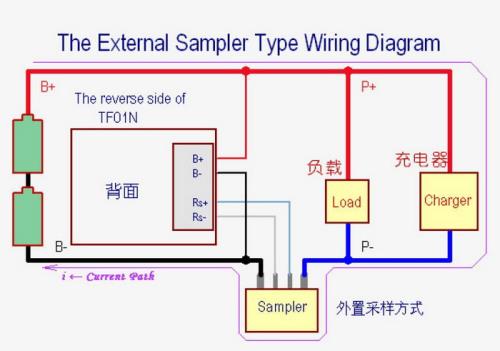

Электрическая-принципиальная схема включения BW-TY01 в цепь
:
Инструкция по подключению
1. Подключите Измеритель емкости аккумуляторов BW-TY01 и семплер в цепь аккумулятора согласно схеме, представленной выше. Если дисплей не включился проверьте полярность подключения.
Внимание. Нарушение полярности подключения при напряжении свыше 15В может повредить индикатор BW-TY01
2. После первого подключения значение емкости, отображаемое на дисплее, будет равно "0". Подключите нагрузку и полностью разрядите аккумулятор. Ток в цепи должен протекать через сэмплер.
Не отключайте сэмплер в процессе заряда/разряда аккумулятора- это может привести к некорректным значениям параметров.
Подсветка дисплея включается автоматически при увеличении тока в цепи аккумулятор-нагрузка (зарядное устройство) свыше 50мА
В процессе разряда вы сможете наблюдать значения напряжения и тока в цепи.3. Подключите зарядное устройство к аккумулятору и полностью зарядите аккумулятор. В процессе заряда подсветка дисплея работает прерывисто, что свидетельствует о нормальном процессе заряда. Дисплей будет отображать текущее значение емкости в А*ч, при этом значение емкости в "%" будет отображаться некорректно. Подсветка дисплея автоматически отключится при падении зарядного тока ниже 50мА. После окончания процесса заряда отключите ЗУ и нагрузку из цепи. На дисплее будет отображена РЕАЛЬНАЯ емкость вашего аккумулятора, т.е. то количество энергии которое "влезло" в аккумулятор в процессе заряда.
4. Нажмите и удерживайте кнопку со стрелочкой "ВНИЗ", расположенную на задней панели модуля индикации. Подключите Измеритель емкости аккумуляторов BW-TY01 в цепь аккумулятора не отпуская кнопки.
5. Установите значение емкости, которое будет соответствовать 100% для Измеритель емкости аккумуляторов BW-TY01. Значение 100% емкости можно установить в пределах от 0,1 до 600Ач. Отключите тестер от цепи аккумулятора а затем подключите снова (без нажатия на кнопки).
6. На дисплее будет отображена реальная электрическая емкость вашей аккумуляторной батареи, которая будет соответствовать 100% в процентном выражении.
В процессе работы никогда не исключайте сэмплер из цепи аккумулятор-нагрузка (ЗУ). Это приведет к искажению параметров. Отключать можно только дисплей.
Дисплей имеет энергонезависимую память. Значения ваших параметров будут сохраняться даже при полном отключении питания.
При значении напряжения в цепи свыше 30В модуль индикации BW-TY01 может ощутимо греться при продолжительном времени работы. Не допускайте значительного нагрева!!! Это может повредить измеритель тестер.

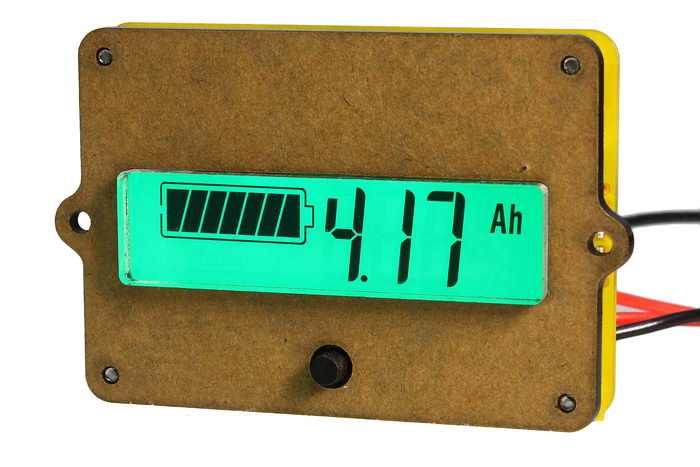

Примеры показаний:

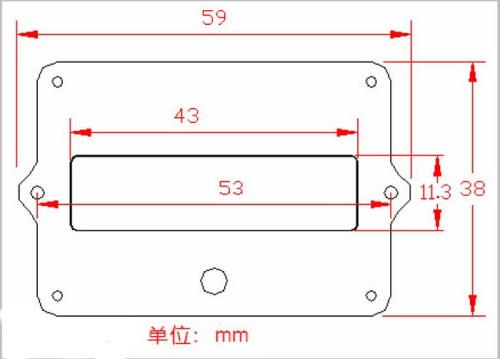

Габаритные размеры:
