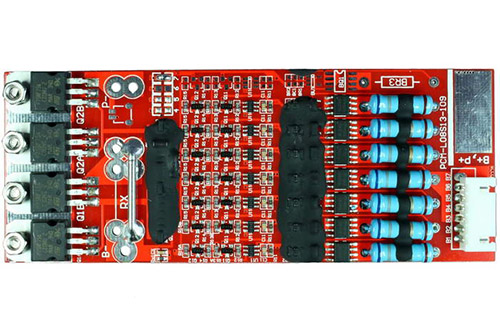

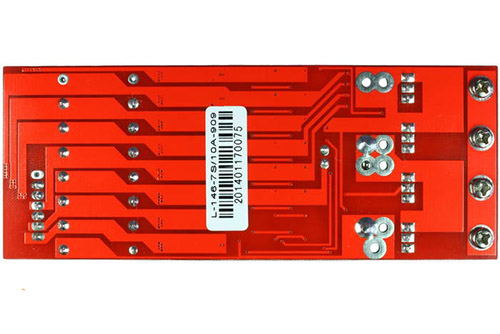

8S 29,6V 10A Контроллер заряда-разряда (PCM) PCM-L08S13-109

Код: 1043-D4 PCM-L08S13-109-50G-Q0

(0)

---

0 руб.

2 045 руб.

Бонус при покупке: 20 руб.

(необходимо зарегистрироваться или войти)



Нет в наличии

Уведомить о поступлении

Задать вопрос по товару

Нашли дешевле?

• Описание

•  Контроллер заряда/разряда PCM-L08S13-109 для 29,6В Li-Ion батарей

   Максимально допустимый ток заряда/разряда: 10А

  Контроллер содержит в себе функцию балансира и контакты для подключения блока индикации


  Особенности:



   -Балансир:
  Плата контроля PCM-L08S13-109 для 8S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи,  напряжение на каждой из ячеек выравнивается до значения 4,2В. Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением (в процессе заряда) не менее 30 мин после полной зарядки батареи
   -Контроль напряжения на каждой из ячеек:
  При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.
   -Контроль по току:
  При превышении током нагрузки пороговых значений вся батарея автоматически отключается.
   - Разъем для подключения платы индикации.
  Контроллер PCM-L08S13-109 поддерживает подключение платы индикации уровня заряда батареи.



  Описание выводов:




  " B- " - общий минус батареи
  " B1 " - +3,7В
  " B2 " - +7,4В
  " B3 " - +11,1В
  " B4 " - +14,7В
  " B5 " - +18,5В
  " B6 " - +22,2В
  " B7 " - +25,9В
  " B+ " - общий плюс батареи



  " P- " - минус нагрузки (зарядного устройства)
  " P+ " - плюс нагрузки (зарядного устройства)
  " + -" - выводы на дисплей индикации уровня заряда

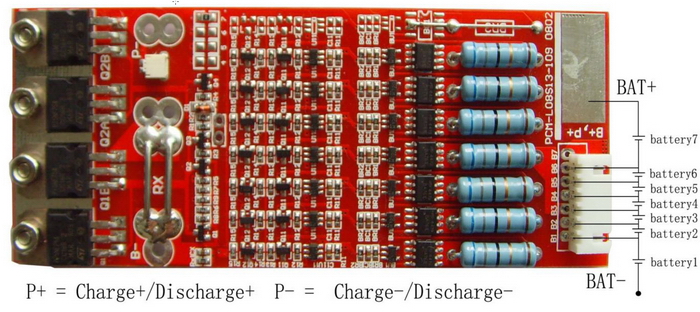

  Схема включения:





  • Балансир:Да
  • Поддержка индикации:Да
  • Поддержка терморезистора:Нет
  • Номинальное напряжение:29,6В (8S)
  • Напряжение зарядки, В:33,6 (CC/CV)
  • Напряжение балансировки на каждую ячейку, В:4,20 ± 0,025
  • Ток балансировки на каждую ячейку, мА:62 ± 5
  • Ток потребления, мкА:≤50
  • Максимальный ток заряда, А:10
  • Максимальный ток разряда, А:10
  • Напряжение перезаряда, В:4,25 ± 0,05
  • Время срабатывания защиты перезаряда, с:0,5 - 2
  • Напряжение сброса защиты, В:4,15 ± 0,1
  • Напряжение переразряда, В:2,5 ± 0,1
  • Время срабатывания защиты переразряда, мс:14 - 26
  • Напряжение сброса защиты, В:3,0 ± 0.1
  • Защита по току, А:50 ± 10
  • Время срабатывания защиты по току, мс:5 - 60
  • Сброс защиты по току:Отключение нагрузки
  • Защита от короткого замыкания:Есть
  • Температура эксплуатации, °С:-40 ... +85
  • Температура хранения, °С:-40 ... +60
  • Размеры, мм:120 х 47 х 9
  • Вес, гр:53

  • Гарантия, м.:   б/г
