Контроллер заряда/разряда PCM-L07S13-146 для 25,9В Li-Ion батарей
Максимально допустимый ток заряда/разряда: 10А
Контроллер содержит в себе функцию балансира и контакты для подключения блока индикации
Особенности:
-Балансир:
Плата контроля PCM-L07S13-146 для 7S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи, напряжение на каждой из ячеек выравнивается до значения 4,2В. Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением (в процессе заряда) не менее 30 мин после полной зарядки батареи
-Контроль напряжения на каждой из ячеек:
При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.
-Контроль по току:
При превышении током нагрузки пороговых значений вся батарея автоматически отключается.
- Разъем для подключения платы индикации.
Контроллер PCM-L07S13-146 поддерживает подключение платы индикации уровня заряда батареи.Описание выводов:
" B- " - общий минус батареи
" B1 " - +3,7В
" B2 " - +7,4В
" B3 " - +11,1В
" B4 " - +14,7В
" B5 " - +18,5В
" B6 " - +22,2В
" B+ " - общий плюс батареи" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)

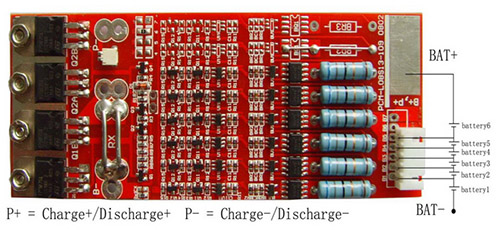

" + -" - выводы на дисплей индикации уровня зарядаСхема включения:
