5S 18,5V 8A Контроллер заряда-разряда (PCM) NTC PCM-L05S10-230

Код: 1062-4-P220424-WG-21G-Q7

(0)

---

0 руб.

1 550 руб.

Бонус при покупке: 16 руб.

(необходимо зарегистрироваться или войти)



Уведомить о поступлении

В корзину

Задать вопрос по товару

Нашли дешевле?

• Описание

• Контроллер заряда/разряда PCM-L05S10-230 для 18,5В Li-Ion батарей

  Максимально допустимый ток заряда/разряда: 8А

  Контроллер PCM-L05S10-230 имеет встроенный самовосстанавливающийся предохранитель и возможность подключения терморезистора.





  Особенности:



  -Контроль напряжения на каждой из ячеек:



  При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.
  -Контроль по току:
  При превышении током нагрузки пороговых значений вся батарея автоматически отключается.
  -Контроль температуры:
  PCM-L05S10-230 позволяет подключить внешний терморезистор для контроля температуры Li-Ion ячеек.



  Описание выводов:



  " B- " - общий минус батареи
  " B1 " - +3,7В
  " B2 " - +7,4В
  " B3 " - +11,1В
  " B4 " - +14,7В
  " B+ " - общий плюс батареи
  " P- " - минус нагрузки (зарядного устройства)
  " P+ " - плюс нагрузки (зарядного устройства)
  " NTC" - выводы терморезистор

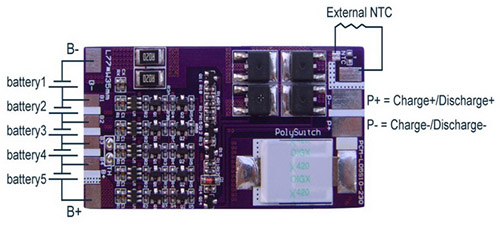

  Схема включения:





  • Балансир:Нет
  • Поддержка терморезистора:Да
  • Номинальное напряжение:18,5В (5S)
  • Напряжение зарядки, В:21 (CC/CV)
  • Ток потребления, мкА:≤50
  • Максимальный ток заряда, А:8
  • Максимальный ток разряда, А:8
  • Напряжение перезаряда, В:4,25 ± 0,05
  • Время срабатывания защиты перезаряда, с:0,5 - 2
  • Напряжение сброса защиты, В:4,08 ± 0,1
  • Напряжение переразряда, В:2,5 ± 0,1
  • Время срабатывания защиты переразряда, мс:10 - 200
  • Напряжение сброса защиты, В:2,5 ± 0.1
  • Защита по току, А:40 ± 10
  • Время срабатывания защиты по току, мс:5 - 60
  • Сброс защиты по току:Отключение нагрузки
  • Защита от короткого замыкания:Есть
  • Температура эксплуатации, °С:-40 ... +85
  • Температура хранения, °С:-40 ... +60
  • Размеры, мм:77 х 35 х 5
  • Вес, гр:21
