Особенности:

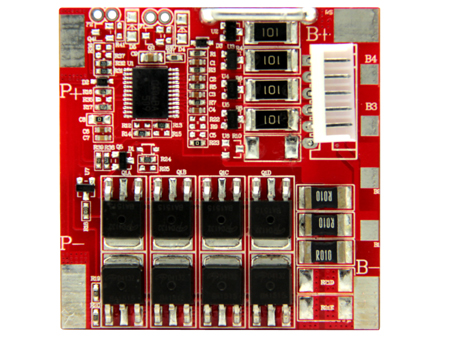

-Балансир: Плата контроля HCX-D123 для 3S/4S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи, напряжение на каждой из ячеек выравнивается до значения 4,2В.
Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением 12,6/16,8В не менее 120 мин после окончания активной фазы зарядки батареи. Для работы балансира важно, чтобы напряжение было не выше 12,6 / 16,8В: при превышении этих напряжений контроллер встанет в состоянии защиты и балансировка аккумуляторов производиться не будет-Контроль напряжения на каждой из ячеек: При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.
-Контроль по току: При превышении током нагрузки пороговых значений вся батарея автоматически отключается.
- Возможность работы c батареями 3S (3 последовательных аккумулятора) Контроллер HCX-D123 имеет 100% совместимость с Li-Ion батареями 3S (11,1В).
Для переключения контроллера HCX-D123 в режим 3S необходимо резистор R14 переместить на R12, а резистор R13 переместить на R15 (изображение ниже). Устанавливается перемычка на R22. Площадку "B2" необходимо замкнуть на "B-'"Описание выводов:
Режим 4S:
" B- " - общий минус батареи
" B1 " - не подключается
" B2 " - +3,7В
" B3 " - +7,4В
" B4 " - +11,1В
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)Режим 3S:
" B- " - общий минус батареи
" B1 " - не подключается
" B2 " - замкнуть на "В-"
" B3 " - +3.7В
" B4 " - +7,4В
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)
" P+ " - плюс нагрузки (зарядного устройства)Балансир да 11,1В (3S) / 14,8В (4S) Напряжение зарядки, В 12,6 (CC/CV) / 16,8 (CC/CV) 4,20±0,025 Ток балансировки на каждую ячейку, мА 84 ± 5 <20 Максимальный ток заряда, А 20 20 Напряжение перезаряда, В 4,25 ± 0,05 0,5 - 2,0 Напряжение сброса защиты, В 4,15 ± 0,1 2,5 ± 0,1 Время срабатывания защиты переразряда, мс 50 - 200 3,0 ± 0,1 Защита по току, А 60 ± 10 05-60 Сброс защиты по току Отключение нагрузки Есть Время срабатывания защиты от "КЗ", мкс 200 - 500 Снятие нагрузки Температура эксплуатации, °С -40 ... +85 -40 ... +60 Размеры, мм 50 x 50 x 4 23,4 Гарантия б/г
