3S 11,1V 4A Контроллер заряда-разряда (PCM) 3S-EBD-02

Код: 1077-B3-3S-EBD02-2G

(0)

---

0 руб.

340 руб.

Бонус при покупке: 3 руб.

(необходимо зарегистрироваться или войти)



Нет в наличии

Уведомить о поступлении

Задать вопрос по товару

Нашли дешевле?

• Описание

• Технические характеристики

  Модель: 3S-WYY-EBD02-AB
  Количество последовательно-соединенных Li-Ion АКБ: 3шт
  Рабочие напряжения: 8,4В ... 12,6В
  Напряжение перезаряда ячейки (VCU): 4,275±0,025В
  Напряжение переразряда (VDD): 2,3±0,1В
  Номинальный рабочий ток: 3А - 4А
  Пороговое значение тока (IEC): 4А - 6А
  Защита от перезаряда
  Защита от переразряда
  Защита от КЗ
  Размеры,мм: 15 х 46.1 х 2.62
  Вес, гр: 2

  Контроллер:  S-8254А

  Контроль напряжения на каждой из ячеек:
  При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.
  Контроль по току:
  При превышении током нагрузки пороговых значений вся батарея автоматически отключается.

  Описание выводов:
  " B- " - общий минус батареи
  " B1 " - пусто
  " B2 " - +3,7В
  " B3 " - +7,4В
  " B+ " - общий плюс батареи
  " P- " - минус нагрузки (зарядного устройства)
  " P+ " - плюс нагрузки (зарядного устройства)
  "T " - выход терморезистора NTC 10K



  • Балансир:Нет
  • Поддержка индикации:Да
  • Поддержка терморезистора:Да
  • Номинальное напряжение:12,6В (3S)
  • Напряжение зарядки, В:12,6 (CC/CV)
  • Максимальный ток заряда, А:4
  • Максимальный ток разряда, А:4
  • Напряжение перезаряда, В:4,275 ± 0,025
  • Время срабатывания защиты перезаряда, с:0,5 - 2
  • Напряжение сброса защиты, В:4,15 ± 0,1
  • Напряжение переразряда, В:2,3 ± 0,1
  • Время срабатывания защиты переразряда, мс:500 - 1500
  • Напряжение сброса защиты, В:3,0 ± 0.1
  • Защита по току, А:6
  • Сброс защиты по току:Отключение нагрузки
  • Защита от короткого замыкания:Есть
  • Температура эксплуатации, °С:-40 ... +85
  • Температура хранения, °С:-40 ... +60
  • Размеры, мм:15 х 46.1 х 2.62
  • Вес, гр:11
  • • Гарантия, м.:                                                                                                                                                                                           б/г

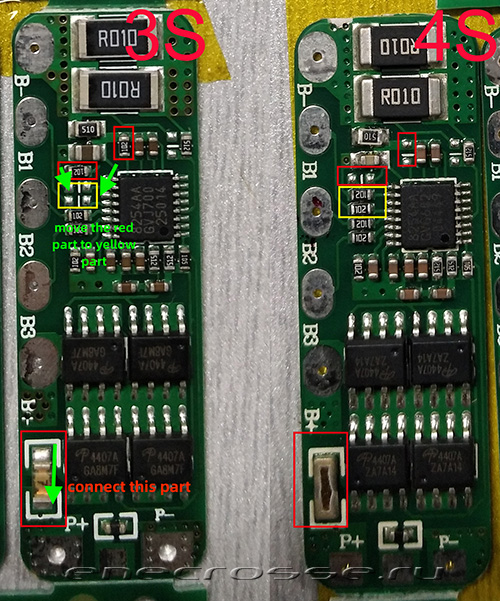

  Обратите внимание, 3S плату EBD-02 можно превратить в 4S:
