2S 7,4V 20A Контроллер заряда-разряда (PCM) PCM-L02S20-265

Код: 1043-C4-AV3-P220421-32G-Q1

(0)

---

0 руб.

1 480 руб.

Бонус при покупке: 15 руб.

(необходимо зарегистрироваться или войти)



Уведомить о поступлении

В корзину

Задать вопрос по товару

Нашли дешевле?

• Описание

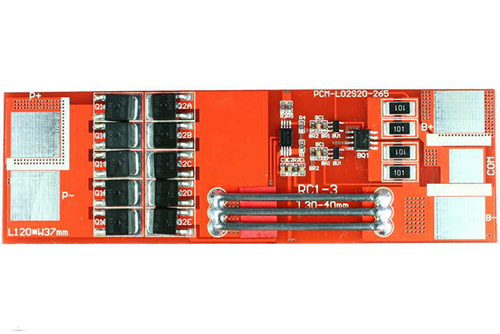

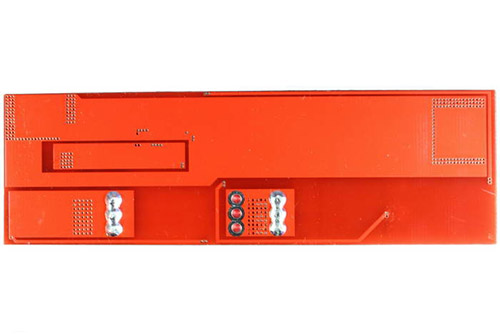

• Контроллер заряда/разряда PCM-L02S20-265 для 7,4В Li-Ion батарей высокой мощности


  Максимально допустимый ток заряда/разряда: 20А

  Контроллер содержит в себе функцию балансира.



  Особенности:

   -Высокая мощность.
  Контроллер PCM-L02S20-265 рассчитан на работу с токами заряда/разряда до 20А.
   -Балансир:
  Плата контроля PCM-B04S10-187 для 3S/4S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи,  напряжение на каждой из ячеек выравнивается до значения 4,2В. Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением (в процессе заряда) не менее 30 мин после полной зарядки батареи.
   -Контроль напряжения на каждой из ячеек:
  При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.
   -Контроль по току:
  При превышении током нагрузки пороговых значений вся батарея автоматически отключается.


  Описание выводов:

  " B- " - общий минус батареи
  "COM " - +3,7В
  " B+ " - общий плюс батареи
  " P- " - минус нагрузки (зарядного устройства)
  " P+ " - плюс нагрузки (зарядного устройства)

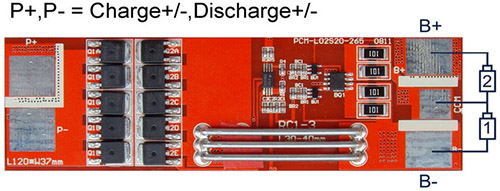

  Схема включения:





  • Балансир:Да
  • Поддержка индикации:Нет
  • Поддержка терморезистора:Нет
  • Номинальное напряжение:7,4В (2S)
  • Напряжение зарядки, В:8,4 (CC/CV)
  • Напряжение балансировки на каждую ячейку, В:4,20 ± 0,05
  • Ток балансировки на каждую ячейку, мА:42 ± 3
  • Ток потребления, мкА:≤20
  • Максимальный ток заряда, А:20
  • Максимальный ток разряда, А:20
  • Напряжение перезаряда, В:4,25 ± 0,05
  • Время срабатывания защиты перезаряда, с:0,5 - 2
  • Напряжение сброса защиты, В:4,05 ± 0,1
  • Напряжение переразряда, В:2,4 ± 0,1
  • Время срабатывания защиты переразряда, мс:100 - 200
  • Напряжение сброса защиты, В:3,0 ± 0.1
  • Защита по току, А:35 ± 5
  • Время срабатывания защиты по току, мс:5 - 60
  • Сброс защиты по току:Отключение нагрузки
  • Защита от короткого замыкания:Есть
  • Температура эксплуатации, °С:-40 ... +85
  • Температура хранения, °С:-40 ... +60
  • Размеры, мм:120 х 37
  • Вес, гр:32
  • Гарантия, м.:                                                                                                                                                                                                              б/г
