Артикул 06310
Контроллер заряда/разряда HCX-D242 для 7,4В Li-Ion батарей высокой мощности
Максимально допустимый ток заряда/разряда: 20А
Контроллер содержит в себе функцию балансира.Особенности:
-Высокая мощность.
Контроллер HCX-D242 рассчитан на работу с токами заряда/разряда до 20А.
-Балансир:
Плата защиты HCX-D242 для 2S Li-Ion батареи имеет встроенную функцию балансира. При этом, в процессе заряда батареи, напряжение на каждой из ячеек выравнивается до значения 4,2В. Для того, чтобы воспользоваться функцией выравнивания напряжения вам необходимо выдержать батарею под напряжением (в процессе заряда) не менее 24 часов после полной зарядки батареи.
-Контроль напряжения на каждой из ячеек:
При выходе напряжения на какой-либо из ячеек за пороговые значения вся батарея автоматически отключается.
-Контроль по току:
При превышении током нагрузки пороговых значений вся батарея автоматически отключается.
Описание выводов:
" B- " - общий минус батареи
"BM " - +3,7В
" B+ " - общий плюс батареи
" P- " - минус нагрузки (зарядного устройства)

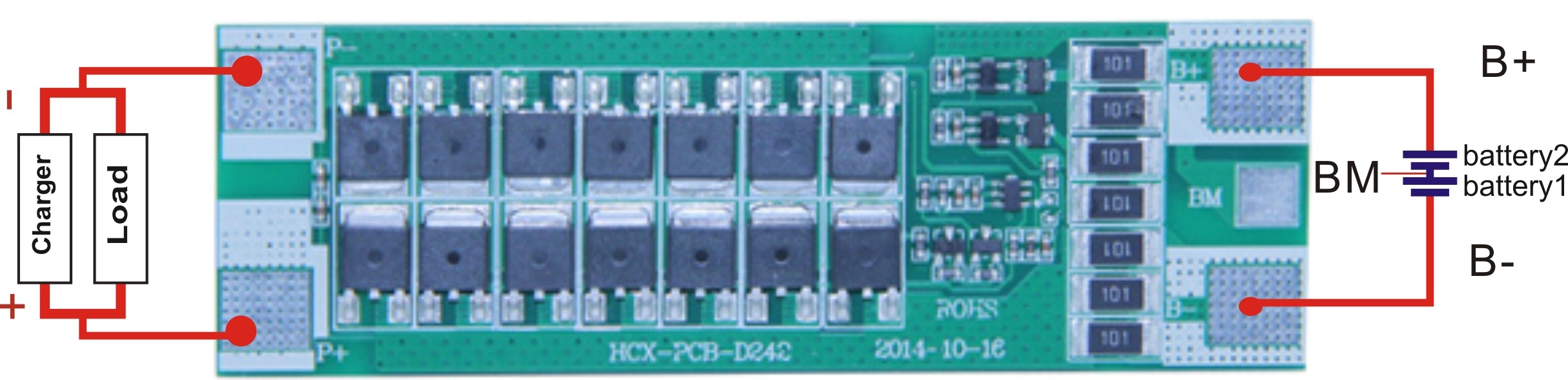

" P+ " - плюс нагрузки (зарядного устройства)Схема включения:
ХАРАКТЕРИСТИКИ
Модель HCX-D242
Балансир: да
Термодатчик: нет
Номинальное напряжение 7,4В (2S)
Напряжение зарядки, В 8,4 (CC/CV)
Напряжение балансировки на каждую ячейку, В 4,20±0,025
Ток балансировки на каждую ячейку, мА 42 ± 5
Ток потребления, мкА <20
Максимальный ток заряда, А 20.00
Максимальный ток разряда, А 20.00
Напряжение перезаряда, В 4,25 ± 0,05
Время срабатывания защиты перезаряда, с 0,5 - 2,0
Напряжение сброса защиты, В 4,05 ± 0,05
Напряжение переразряда, В 2.8
Время срабатывания защиты переразряда, мс 50 - 200
Напряжение сброса защиты, В 3,0±0,1
Защита по току, А 88 ±10
Время срабатывания защиты по току, мс 5 - 20
Сброс защиты по току Отключение нагрузки
Защита от короткого замыкания Есть
Время срабатывания защиты от "КЗ", мкс 200 - 500
Сброс защиты от "КЗ" Отключение нагрузки
Температура эксплуатации, °С -40 ... +85
Температура хранения, °С -40 ... +60
Размеры, мм 100 х 32 х 5
Вес, г 15
Гарантия: б/г
