Хороший детектор для проверки источников напряжения с USB-выходом.
Вольный перевод с сайта производителя www.xtarlight.com

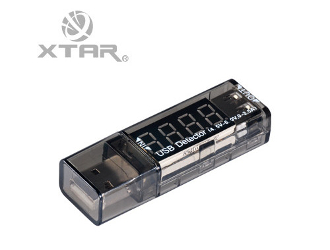

XTAR VI01 USB детектор тока/напряжения.
VI01 может измерять выходное напряжение USB-выхода от 4,5 до 6,0В и ток от 0 до 2,5А.
Точность отображения ±0,02В/±0,02А.
Вставить порт \"IN\" в USB-выход, отобразится напряжение холостого хода и нулевой ток нагрузки.
Подключите потребитель к порту \"OUT\", отобразится напряжение на входе порта \"IN\" и ток в нагрузке.
Напряжение и ток отображаются попеременно с интервалом 5с, сначала отображается напряжение.
Размеры детектора: 64,5х21х14,5мм
Курс по использованию VI01. Пример.
1) Подготовка. Имеется накопитель энергии номинальной ёмкостью 10440мАч. Детектор. Потребитель постоянного тока от USB (фонарь). Секундомер.
2) Подключите устройства. Включите накопитель и потребитель (фонарь на максимальную яркость). Примерно через 2с после выхода устройств на режим запустите секундомер. Детектор отображает напряжение 5В и ток 0,5А.
3) Когда яркость фонаря явно падает - это показатель недостаточной энергии накопителя. Остановите секундомер и зафиксируйте показания 13ч50мин. Выключите устройства. КПД накопителя энергии составляет 85% (указано в инструкции к нему). Номинальное напряжение 3,7В.
4) Вычислите параметры и ёмкость накопителя по следующим формулам.
Общее время (13,083ч) x Ток (0,5A) x Напряжение (5,0В) = Выходная энергия (32,7075Вт*ч)
Выходная энергия (32,7075Вт*ч) / КПД (85%) = Энергия накопителя (38,479Вт*ч)
Энергия накопителя (38,479Вт*ч) x 1000 / Напряжение (3,7В) = Ёмкость накопителя (10400мАч)
Эксперимент и вычисления показали, что накопитель энергии действительно обладает ёмкостью 10400мАч.
5) Совет по вычислению числа зарадок от накопителя. Предположим, что ёмкость заряжаемого устройства 2000мАч (2Ач), тогда число зарядок можно оценить по следующей формуле
Общее время (13,083ч) x Ток (0,5A) / (2,0Aч) = Целое число зарядок (3)
Ещё есть обзор устройства:
http://lygte-info.dk/review/Review%20Xtar%20USB%20current-voltage%20detector%20UK.html
