Снят с производства! Архив.
Впервые в 14-ваттной батарее томского производителя появился карман, в который прячутся провода, а также в него можно поместить пару гаджетов, повербанк.
Также, в дополнение к стабилизированному выходу 5V (USB) появился второй выход 6V (нестабилизированный, разъем мини-джек 5,5x2,1 мм).
1 Основные сведения
Фотоэлектрическое зарядное устройство SOLARIS-4-14-F (далее - зарядное устройство) предназначено для использования в качестве источника питания или подзарядки аккумуляторов электроаппаратуры малой мощности: мобильных телефонов, КПК, GPS-навигаторов и многих других устройств.
Зарядное устройство работает на принципе прямого преобразования солнечной энергии в электрическую энергию постоянного тока и состоит из двух последовательно соединенных фотоэлектрических модулей, выполненных из монокристаллического кремния.

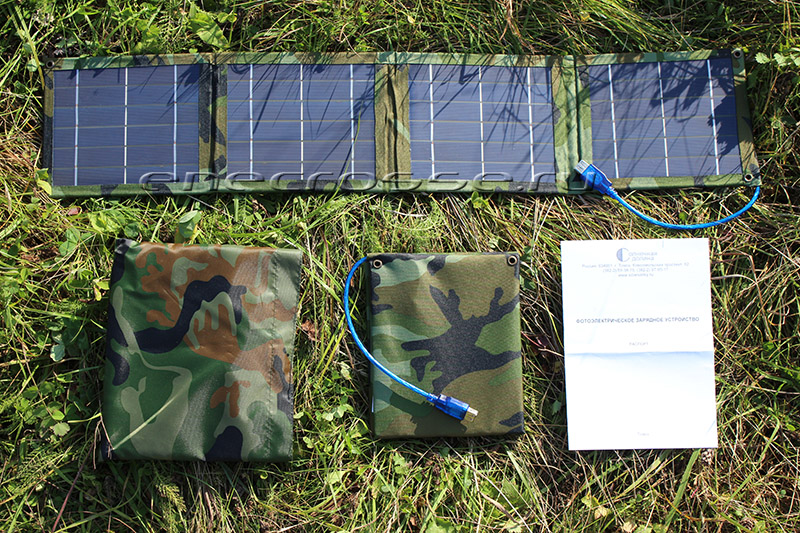

Зарядное устройство является складным, изготовлено в виде «книжки» на тканевой основе. Имеет антибликовое покрытие
Между положительными выводами зарядного устройства и выходными контактами USB установлен стабилизатор 5,5 В.
Для подключения к аппаратуре потребителя зарядное устройство оснащено разъемом типа USB.
2 Технические данные
2.1 Габаритные размеры зарядного устройства:
- в развернутом виде – 740х150х7 мм;
- в свернутом виде – 180х150х45мм
2.2 Масса зарядного устройства – не более 0,9 кг.
2.3 Электрические параметры зарядного устройства приведены в таблице 1.
Таблица 1
Наименование параметра
Норма
Номинальное напряжение на выходе USB
5,5 В
Пиковая мощность на выходе батареи
не менее 14 Вт
Напряжение пиковой мощности
не менее 6,44 В
Напряжение холостого хода
не менее 7,5
Ток пиковой мощности
не менее 2,2 А
Ток короткого замыкания
не менее 2,4 А
Примечание – Электрические параметры приведены для стандартных условий испытаний: интенсивность солнечного излучения – 1 000 Вт/м; спектральное распределение излучения при АМ = 1,5: температура солнечных элементов – (25±2) °С
2.4 КПД зарядного устройства – не менее 18 %.
2.5 Температурный диапазон – от минус 50 до 70 ° С.
2.5.1 Относительная влажность – 100 %.
2.6 Срок службы зарядного устройства – не менее 12 лет.
3 Указания по эксплуатации
3.1 Распакуйте зарядное устройство.
3.2 Проверьте состояние зарядного устройства на отсутствие повреждений после транспортировки.
3.3 Соедините разъем аппаратуры с разъемом USB зарядного устройства.
3.4 Зарядное устройство эксплуатируется в развернутом виде в горизонтальном, наклонном или вертикальном положении.
Установите зарядное устройство на открытой площадке в наклонном положении, сориентировав лицевую поверхность в перпендикулярном направлении падения солнечных лучей относительно плоскости устройства (в этом положении обеспечивается максимальная эффективность зарядного устройства).
Закрепление зарядного устройства при наклонном и вертикальном положении произведите за отверстия, расположенные по краям устройства.
Примечания
1 Допускается привязывание зарядного устройства к плоской поверхности с размером, превышающим размер устройства тонким шнуром поперек каждой твердой секции, что позволит обеспечить устойчивость к ветровой нагрузке.
2 Не допускается использовать развернутое зарядное устройство при большой скорости ветра.
4 Техническое обслуживание
4.1 По мере загрязнения лицевой поверхности зарядного устройства проведите ее очистку мягкой тканью, смоченной водой (т.к. загрязнение лицевой поверхности снижает эффективность работы).
5 Гарантии изготовителя
5.1 Гарантийный срок на устройство – 1 год со дня продажи.
